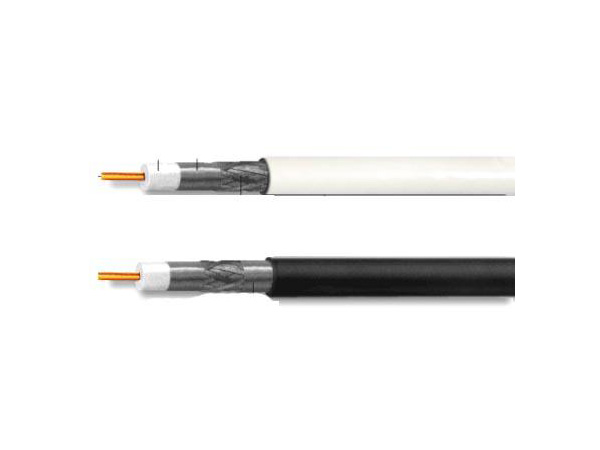

聚乙烯护套同轴电缆

聚乙烯护套同轴电缆

类别:同轴电缆

中文名: 同轴电缆

构成材料: 绝缘材料隔离的铜线导体

种类数: 两种

组 成: 由绝缘材料隔离的铜线导体

应 用: 电视用户和社区天线之间

立即咨询400-8493-968

立即咨询400-8493-968

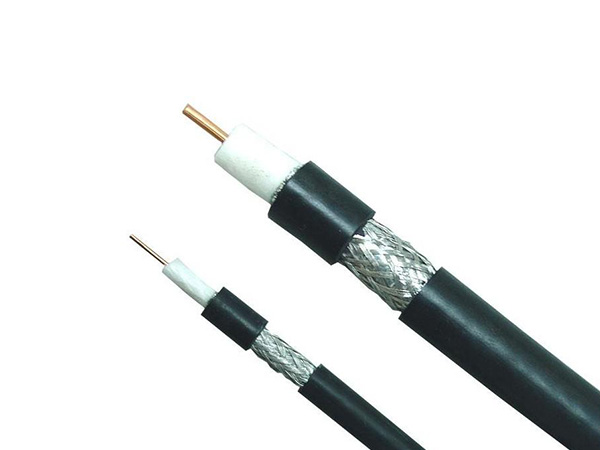

聚乙烯护套同轴电缆

聚乙烯护套同轴电缆

类别:同轴电缆

中文名: 同轴电缆

构成材料: 绝缘材料隔离的铜线导体

种类数: 两种

组 成: 由绝缘材料隔离的铜线导体

应 用: 电视用户和社区天线之间

立即咨询400-8493-968

主要分类


同轴电缆可分为两种基本类型,基带同轴电缆和宽带同轴电缆

基带同轴电缆

基带同轴电缆的屏蔽层通常是用铜做成的网状结构,其特征阻抗为50Ω。该电缆用于传输数字信号,常用的型号一般有RG-8(粗缆)和RG-58(细缆)。粗缆与细缆直观的区别在于电缆直径不同。粗缆适用于比较大型的局部网络,它的标准距离长,可靠性高;但是粗缆网络必须安装收发器和收发器电缆,安装难度也大,因此总体造价高。相反,细缆则比较简单,造价较低;但由于安装过程中要切断电缆,因而当接头较多时容易产生接触不良的隐患

无论是使用粗缆还是细缆连接的网络,故障点往往会影响到整根电缆上的所有机器,故障的诊断和修复都很麻烦。因此,基带同轴电缆已逐步被非屏蔽双绞线或光缆所取代

宽带同轴电缆

宽带同轴电缆的屏蔽层通常是用铝冲压而成的,其特征阻抗为75Ω。这种电缆通常用于传输模拟信号,常用型号为RG-59,是有线电视网中使用的标准传输线缆,可以在一根电缆中同时传输多路电视信号。宽带同轴电缆也可用作某些计算机网络的传输介质

工作原理


同轴电缆由里到外分为四层:中心铜线(单股的实心线或多股绞合线),塑料绝缘体,网状导电层和电线外皮。中心铜线和网状导电层形成电流回路。因为中心铜线和网状导电层为同轴关系而得名

同轴电缆传导交流电而非直流电,也就是说每秒钟会有好几次的电流方向发生逆转

如果使用一般电线传输高频率电流,这种电线就会相当于一根向外发射无线电天线,这种效应损耗了信号的功率,使得接收到的信号强度减小

同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被网状导电层所隔离,网状导电层可以通过接地的方式来控制发射出来的无线电

同轴电缆也存在一个问题,就是如果电缆某一段发生比较大的挤压或者扭曲变形,那么中心电线和网状导电层之间的距离就不是始终如一的,这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号功率。为了克服这个问题,中心电线和网状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这也造成了这种电缆比较僵直而不容易弯曲的特性 。

同轴电缆的屏蔽材料实质上主要是对外导体进行改进,从初的管状外导体,依次发展为单层编织、双层金属。管状外导体虽然屏蔽性能非常好,但不易弯曲,使用不方便。单层编织的屏蔽效率差,双层编织比一层编织的转移阻抗减少3倍,可见双层编织的屏蔽效果比单层有了很大的改善。各大同轴电缆制造商都在不断改进电缆的外导体结构以保持其性能

参数指标


电气参数

(1)同轴电缆的特性阻抗:同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米

(2)同轴电缆的衰减:一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)

(3)同轴电缆的传播速度:需要的低传播速度为0.77C(C为光速)

(4)同轴电缆直流回路电阻:电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)

物理参数

同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成

同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料应用在有线电视传输中,由于同轴电缆造价低、易施工,在中、小传输系统中得到了广泛的应用。特别是在HFC(Hybrid Fiber-Coaxial,混合光纤同轴电缆)网络“后1公里”传输中,是无法用其他电缆所代替的。许多无源器件、有源器件及用户都需电缆连接,凡是传输中,是无法用其他电缆所代替的。许多无源器件、有源器件及用户都需电用同轴电缆连接的各个器件之间都需达到阻抗匹配。如果不匹配,会使信号在元器件与电缆之间产生反射,增加噪声及重影对传输图像的影响。现市场出售的不同厂家生产的同种规格电缆,质量相差很大。但是只要选择正规厂家生产的电缆(价格偏高),其原材料、电气性能及生产工艺都能得到保证,质量也值得信赖



参数名称 参数值
中文名: 同轴电缆
构成材料: 绝缘材料隔离的铜线导体
种类数: 两种
组 成: 由绝缘材料隔离的铜线导体
应 用: 电视用户和社区天线之间
